Microscopy of LP grooves 黑膠唱片的溝紋 顯微攝影
SciSpot: LP黑膠唱片的溝紋
出沒位置: 音響附近
捕捉影像方式：二片微距鏡拍攝，手機顯微鏡， LED燈斜照。
需要裝備：二片微距鏡，手機顯微鏡， LED手電筒(照明用)。
SciSpot故事：
依先前的討論與版主的建議，想用手機顯微鏡，觀察LP黑膠唱片的溝紋。找了一張舊的，不要的黑膠唱片，週邊處塗上指甲油翻模，等乾燥後取起指甲油薄片就可以觀察溝槽的構造了。但沒想到，乾燥之後指甲油薄片無法取下，唱片確定是毀了。思考了一陣子，決定用剪刀剪下一小塊，直接放到顯微鏡下觀察與攝影。
SciSpot 觀察紀錄：

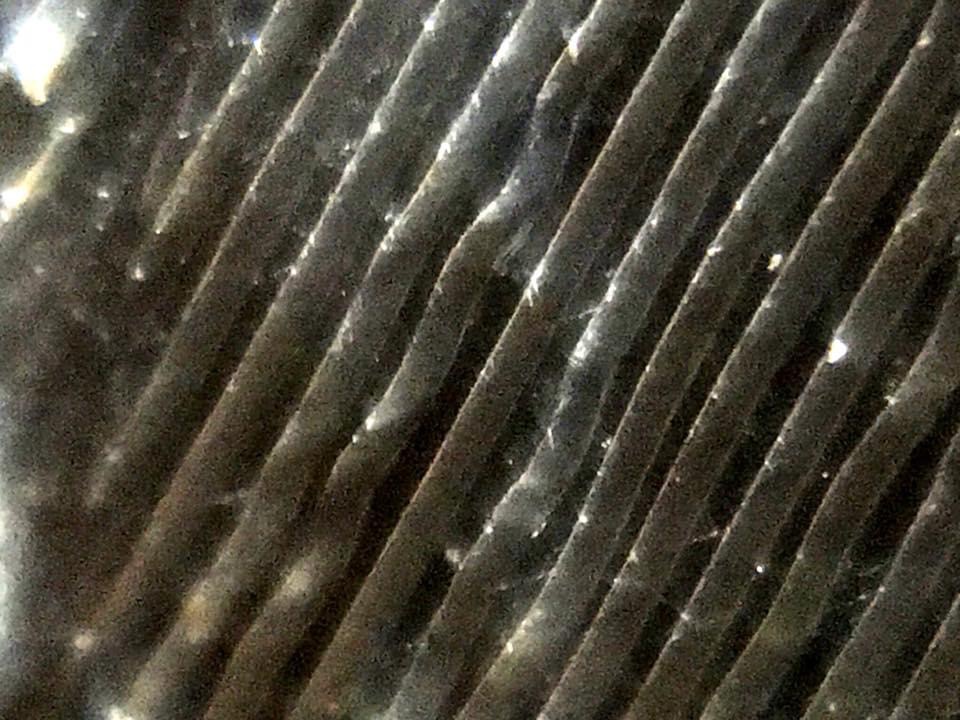

圖二：LED手電筒照明，二片微距鏡拍攝。

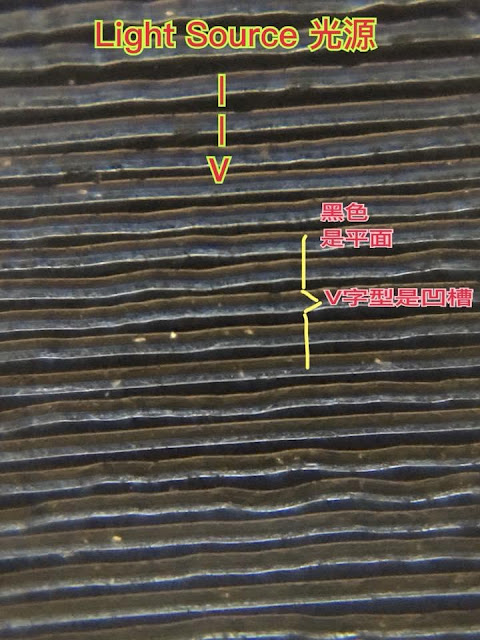

圖三：倒立手機顯微鏡手持拍攝。手持相當難拍攝。黑色條紋是唱片表面平面的部分，灰色條紋是唱針走的溝槽。如果有橫斷層切面觀察，溝槽是呈V字形的。
圖四、五、六：手機顯微鏡拍攝一小片的LP唱片。
圖七：旁邊放上直尺拍刻度，看來每毫米的寬度大約有五條溝槽。
相當於每條溝槽大約是 0.2毫米的寬度，也就是 200um, 200微米的寬度。

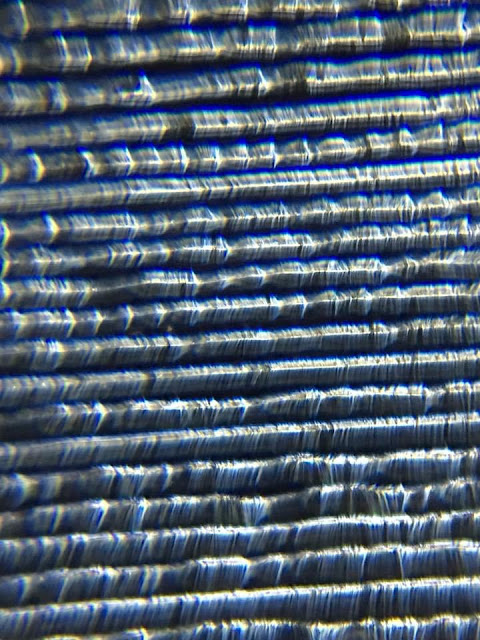

圖八、九：LED手電筒照明用某個角度斜照，剛好讓溝槽上部交界透亮，造成很炫，很有未來感的效果，看了感覺很像在大峽谷看日出。
ps. 今天的觀察攝影很快樂！
ps. 經由今天的觀察，我想應該可以用WebCam +Arduino +樹莓派，可以做成光學LP播放器，因為溝槽就是音波波形，不難的。而且如果是光學播放就不會刮傷唱片了。
不過後來仔細想想，如果光學偵測器需要做到60dB以上的動態響應，可能相當不簡單。
2018-04-11
2022-12-10
