ISS 太空站 啟用 UHF packet 2011-12-6 ~ 2012-12-26

ISS 太空站 已啟用 UHF packet, VHF 有時開 APRS 可聽一下

ISS 太空站 啟用 UHF packet 2011-12-6

目前：
VHF 145.825 MHz Kenwood (?) (1200 baud )
VHF 似乎有時會開 APRS

UHF 437.550 MHz Ericsson transceiver and packet system (1200 baud, 我聽過 )
UHF要注意都卜勒頻移 Doppler shift (+ or - 10 KHz).

要設 UNPROTO path to ARISS (the id is RS0ISS) for digi relay
若要連 BBS, 使用 RS0ISS-1 callsign
(以上二行本人不懂)


** 參考網頁：
http://www.issfanclub.com/node/32830

http://www.amsat.org/amsat-new/index.php




ISS 目前有 VHF 145.825 MHz APRS  2012-12-26

UHF 似乎一直沒開了

12/26 pm19:46 今晚收到 APRS packet

RS0ISS-4/SGATE>CQ>UI,R,F0 (1200 baud):
>ARISS - International Space Station (BBS/APRS on)

RS0ISS-4/SGATE>CQ>UI,R,F0 (1199 baud):
>ARISS - International Space Station (BBS/APRS on)

祝 大家收聽愉快！

73

BM2CAJ

Tiangong-1 天宮太空站 觀察與攝影 2012-12-24

Tiangong-1 Space Station -- Photograph

天宮太空站 觀察與攝影 2012-12-24

今天下班發現 www.heavens-above.com 預測 Tiangong-1 天宮太空站可見, 0.8等
肉眼看, 還滿精彩的,
可惜時間緊迫, 大約拍一下, focus 沒對準, 加減看看,

Tiangong-1 天宮太空站幾乎飛過台北我家屋頂, 最大仰角 88.8度!
感覺神奇...

拼接的全景圖

前張動畫, 在辦公室螢幕看不清楚, 重做一張...

73 de BM2CAJ

2012-12-24
2020-09-02 re-process

SARK100 出套件了

SARK100

SARK100 又出套件了, 想買的 OM 要把握機會

(1 - 60MHz 天線分析儀)

http://www.hellocq.net/forum/read.php?tid=306064

73

2012-11-11

PRISM 衛星開放 Packet QSO

最近英國 AMSAT UK 網站公告:

PRISM 衛星開放 Packet QSO
http://www.uk.amsat.org/?p=11174


今天試驗一下, 收到 CW beacon 以及日本台 packet 封包, 但 QSO 沒有成功..

JQ1YZW>JQ1YCX>UI,?,F0 (1202 baud):
鍮ځ.뎳ham  this is a long..

JQ1YZW>JQ1YCX>UI,?,F0 (1202 baud):
.Mބ朙sham test message vi..

JQ1YZW>JQ1YCX>UI,?,F0 (1203 baud):
Uҫ
羦ųhama PRI.............

2012-10-27

國際 CW 干擾 JT65-HF

國際 CW 干擾 JT65-HF

今早 20米 CW 很熱鬧
可是 CW 入侵到 14.076 JT65-HF 專用頻率!
也入侵到 14.070 PSK31 專用頻率!

說國際火腿有多守法? 我是不怎麼相信啦...

這個事情，我 po 文到 QRZ Forum 論壇，

老外們大約 1/3 贊成我的抗議，

有 2/3 認為 CW 在比賽，跑到 JT65 頻率是沒關係的。


2012-10-07

ISS 太空站 2012-10-07 下午 19:12 與馬來西亞電台通話 台灣可測試收聽

ISS 太空站 2012-10-07 下午 19:12 與馬來西亞電台通話 台灣可測試收聽

E-mail list 原文的節錄：
Sekolah Kebangsaan in Putrajaya, Malaysia will experience an Amateur Radio
on the International Space Station (ARISS) contact on Sunday, October 7 at
11:04 UTC.  The school was invited to participate by the National Space
Agency Satellite Ground Station, 9M2RPN in conjunction with the "Prime
Minister's National Space Challenge Trophy 2012," an annual event since 2007
when a Malaysia astronaut flew to the ISS.

頻率: 145.800Mhz
模式: NFM

因為馬來西亞偏南, 台灣可能只能收聽通話的後二分鐘, 可以當做測試, 看收到多少?

預祝 測試收聽愉快!

73 de BM2CAJ

PSK31 調變方式 簡述

PSK31 調變方式 簡述


我也研究很久才比較懂, 參看
http://en.wikipedia.org/wiki/Psk31


PSK31 嚴格說比較像 APSK, 是先產生 1KHz 正弦波, 屬於音頻,

依據數位資訊, 用 31.25 Baud (位元率) 0度或 180度 PSK 調變那 1KHz 正弦波 (如圖),

然後將這音頻信號以 USB 調變 RF 如 14.076MHz 傳送出去

2012-10-07
2020-05-17

Dip Meter 1993年做過的陷波器

Dip Meter 1993年做過的陷波器

不難, 很容易振到 200MHz 以上, 很有成就感,

但輸出振幅不平, 本身內部就有諧振變化,

可能我不會用, 感覺根本不能用,

後來也買過廠製的, 一樣沒用,

欣賞一下就好...

73 de BM2CAJ

2012-10-03

2020-07-31 revised

法國出現日本的「繭居族」現象

法國出現日本的「繭居族」現象

法國出現日本的「繭居族」現象

作者：駐法國代表處科技組　現職：駐法國代表處科技組

文章來源：法國《世界報》（Le Monde）

發佈時間：2012.09.14

Des cas d' « hikikomori » en France

在日本，數 10 萬名青少年與青年選擇賦閒在家，拒絕所有的社交生活。此現象也開始出現在其他國家。

來自密西根大學安娜堡分校並在日本工作的心理醫生張亞倫 (Alan Teo) 表示，「Masa 是一名 19 歲的年輕人，與父母同住在東京近郊一棟兩房一廳的房子裡，他近兩年來幾乎足不出戶，每天關在房裡 23 小時。母親每日用托盤將三餐盛放在他緊閉的房門前。他白天睡覺，晚上起床，整夜花在上網聊天、看漫畫及玩電動上」。

Masa 罹患的是「繭居症」(hikikomori)，用法文解釋就是「社交退休」。這種病症主要出現在男性，持續 6 個月以上將生活重心放在家裡，對學校或工作毫無興趣，發病原因並非心智發展遲緩或是精神分裂。

張醫生在 3 月份的《國際社會精神醫學期刊》(International Journal of Social Psychiatry) 上，發表了關於美國第一個繭居族案例的觀察報告。這名 30 歲的男子蜇居在自己的公寓裡達 3 年之久：「第一年，他待在一間特別的廁所裡，吃別人帶給他的食物，從不洗澡，大小便在水桶和瓶子裡，每天不是上網就是打電玩。他在 20 歲時就曾過著與現在極為類似的繭居生活，並持續了幾年。每一次，他都承受嚴重的壓力」。因此，患者接受了一項能使他減緩焦慮的行為認知療程。

來自日本關西大學神經精神病學系的加藤教授 (Takahiro Kato) 指出，「根據唯一一項針對此流行病學進行研究的報告指出，1.2% 的日本人罹患此症。全日本有 1 億 2700 萬名人口，目前有 26 萬 4000 個繭居族案例，未來將增加 46 萬人。在不久的將來，日本會有約 100 萬個案例，將對日本造成社會經濟上的衝擊」。

部份專家毫不猶豫地將這種現象確認為流行病。該症的早期徵兆包括逃學或不合群，有時會發生在 12 或 13 歲的孩子身上。由於日本僅有 169 名兒童精神科醫生，使得情況更為複雜。一些家長羞於小孩出現這些症狀，因而延誤治療。但也有些家庭因為對孩子的容忍與縱容，而拒絕求醫。

繭居族通常會有不合群的行為。在某些案例中，患者並沒有心理疾病；即使有，也不足以解釋這種退卻與幽閉的行為，特別是這種現象與所謂的網路或電玩「上癮症」並無關連。實際上，加藤教授注意到，網路和電玩只是有助於減少與人面對面溝通的需要。

加藤教授指出，「社會與家庭生活模式的改變，是該現象發展迅速的主因。昔日和祖父母生活在同一屋簷下且擁有許多小孩的傳統日本家庭，已轉變成只有父母與子女的核心家庭，加上父母皆在工作、少子化、與親人和鄰居之間的互動較少，都使繭居族的問題更加浮出抬面」。

來自學校的巨大壓力，以及某些學生在校被霸凌，也都是造成繭居現象的原因。法國精神病學專家暨精神分析師賽吉．提賽宏 (Serge Tisseron) 提出他的假設：「繭居族可能代表著青少年向內退縮的行為。這種處理情感、衝突與擔憂未來的不自覺方式，讓他們能夠避免罹患精神障礙，例如精神崩潰或恐懼症」。

繭居族並非只跟日本文化有關，它也出現在阿曼、西班牙、義大利、南韓以及近期才開始有個案的法國。根據巴黎聖安娜醫院精神疾病接待中心 (CPOA) 的負責人 Marie-Jeanne Guedj-Bourdiau 醫師表示，「最近 15 個月裡，有大約 30 幾個案例，包括 16 歲以上的青少年，但也有 25 至 30 歲左右的青年。他們因為學習困難而無法結束高等教育的學業，就開始與世隔絕」。

在最近一期的《心理醫學年鑑》(Annales médico-psychologiques) 中，一位精神科醫師描述了 21 個繭居族個案，其中 20 個案例的家屬緊急要求精神疾病接待中心到府探訪。由於家屬感到羞恥、甚至有罪惡感，導致他們花了很長一段時間才決定求醫。父母的意願也強烈影響了這個決定。這些青少年與世隔絕了一年多，而且不知道他們的行為很不尋常。在這 21 個案例中，有 16 個還有精神障礙。

獲得家屬同意而定期到府訪問的心理治療師，是能夠與這些人接觸的唯一方法。然而，Guedj-Bourdiau 醫師強調，「當幽閉生活使患者失去活力時，就必須住院。有時親友會告訴我們，一年或兩年後，他們的症狀再次復發。事實上，正如所有的異常行為，社交退休很容易復發」。她也補充道：「這些青少年在治療過後，很感謝我們對他們伸出援手，將他們從地獄中解救出來。」

資料來源：法國《世界報》(Le Monde)，2012 年 6 月 9 日



2012-09-14

HAM常用儀器——天分、標網、矢網、掃頻儀的區別及其選擇

對岸一篇文章, 值得分享:

HAM常用儀器——天分、標網、矢網、掃頻儀的區別及其選擇

http://www.hellocq.net/forum/read.php?tid=301363

73

2012-09-05

ISS 太空站 2012-9-2 下午 16:32 與日本電台通話 台灣可測試收聽

ISS 太空站 2012-9-2 下午 16:32 與日本電台通話 台灣可測試收聽

E-mail list 原文的節錄：
Iruma Junior Ham Club, Iruma, Japan, direct via JK1ZAM  (***)
Contact is a go for: Sun 2012-09-02 08:32:47 UTC 40 deg  (***)

頻率: 145.800Mhz
模式: NFM

此次 ISS 軌跡也是偏北, 最高仰角約 7 度, 也 許 是 想閃開台灣與大陸香腸族的干擾吧?
台灣可能在收聽的邊緣, 或 許 可以當做測試, 看收到多少?

問題如下:

An International Space Station school contact has been planned with participants at Iruma Junior Ham Club, Iruma, Japan on 02 Sept. The event is scheduled to begin at approximately 08:32 UTC. The duration of the contact is approximately 9 minutes and 30 seconds. The contact will be direct between NA1SS and JK1ZAM. The contact should be audible over Japan and adjacent areas. Interested parties are invited to listen in on the 145.80 MHz downlink. The contact is expected to be conducted in English.

After the first school contact in Japan (Iruma Children Center), many children learn the license examination and got the licenses. Our club is composed of the members who newly got the license in Iruma.

Participants will ask as many of the following questions as time allows:

1.  What is most heavy training, you ever experience?

2.  Do you enjoy the micro-gravity?

3.  It is often heard the earth is a beautiful planet when it is seem from

    the space. But we have problems as global warming. Now you see the

    earth in your eyes, how do you feel the sense of crisis?

4.  How much is atmospheric pressure in the space station?

5.  What is the most dangerous thing in the space?

6.  What competition are you impressed by London Olympic Games?

7.  What do you want to do, when back on earth?

8.  How do you feel the first visit in the space?

9.  Are there day and night in the space? And what time do you go to bed and

    what time do you wake-up?

10. What is difference with the Star from the space and the Star from the

    earth?

11. What do you eat in the space?

12. What is the most favorite thing that only you can in the space?

13. How do you dispose of excrement and urine.

14. What is the thing you feel strange in the space?

15. Do you make the name of killifish?

16. What do you more care in the space, than on the earth?

17. What are you doing during free-time?

18. How do you feel in micro-gravity?

19. What is difference between living in the space and living on the earth?

20. What is the earth visible to, if it compare to a thing?



Information about the upcoming ARISS contacts can be found at http://www.ariss.org/upcoming.htm#NextContact.

此次 ISS 軌跡偏北, 仰角約 3 度以上, ISS 距離 2000Km 二千公里內, 台北可收到信號,
這次使用
(1) GP200 天線 + 車機
(2) 水平 10元件 Yagi  + NOVA for Windows 追蹤 + 座台

收到信號有時 (1) 比較強, 有時 (2) 比較強,
我想或 許是都市裡各種反射的狀況很複雜的關係吧?

http://www.youtube.com/watch?v=sQd6D331ISI

(可惜沒錄到太空人回答問題)

提供參考...

73

ISS太空站重啟 VHF 145.825MHz APRS / BBS

ISS太空站重啟 VHF 145.825MHz APRS / BBS

2012-09-01

ISS太空站的 APRS 在 6月中停止於 VHF 145.825MHz 工作
只剩 UHF 437.550MHz, 而且功率很低, 不用 Yagi 收不到

最近重啟 VHF 145.825MHz APRS
http://www.uk.amsat.org/9876

09/01 今晚 18:55 肉眼觀賞看到 ISS 太空站，-1.9等亮度，有些偏橘黃色，很壯觀!
還收到 ISS 的APRS數位無線電信號! 很過癮!  (使用 MixW 軟件)

RS0ISS-4/SGATE>CQ>UI,R,F0 (1200 baud):
>ARISS - International Space Station (BBS/APRS on)

RS0ISS-4/SGATE>CQ>UI,R,F0 (1199 baud):
>ARISS - International Space Station (BBS/APRS on)

(註) ISS 太空站的功率算相當強, APRS 信號約每二分鐘發射一次,
手臺應該可以收到, 有興趣的朋友可以試試..

2012-09-01

2020-05-19

ISS 太空站 2012-8-26 與日本電台通話 台灣可聽

ISS 太空站 2012-8-26 與日本電台通話 台灣可聽

E-mail list 原文的節錄：

Institute for Education on Space, Wakayama University,  Wakayama, Japan,
direct via TBD
Contact is a go for: Sun 2012-08-26 10:58:47  UTC 66 deg

頻率: 145.800Mhz
模式: NFM

預祝收聽愉快!

(接近幾天再貼圖)



學生的問題:
Participants will ask as many of the following questions as time allows:

1.  Was it different between the 1st time and the 2nd time to space?

2.  What kind of sweets can you eat in ISS?

3.  What kind of experiment do you do in ISS?

4.  My family is six people. We have some problem about waiting the toilet

    every Morning. Is there same problem in ISS?

5.  Do you sweat in ISS when you do muscular training?

6.  Where is beautiful place of the Earth?

7.  Can you see the Typhoon from ISS?

8.  I heard you fasten the body to a bed When you sleep. Can you Sleep

    Soundly?

9.  What you could not bring to ISS?

10. I heard there is a living thing which Keeps Killifish with this mission.

    What other living things are on ISS?

11. Can you hear the sound, when either pebble nor garbage hits ISS?

12. I heard that a direction when it comes back to the earth is more serious

    than the time of going to the universe. What kind of thing is it

    concretely?

13. What is food to eat most now?

14. Do you think that Animate Life is in Universe?

15. Do you see the Shooting Star from ISS?

16. What did you do during the summer vacation as a child?

17. What kind of study does astronaut do?

18. What would you do the first thing, when you return to Earth?

19. What age do you wanted to become astronaut?

20. Do you see the UFO during Space Flight?


沒注意看, 此次 ISS 軌跡偏北, 最高仰角 3 ~ 4 度, 台灣應該聽不到..
ISS 軌跡偏北, 也 許 是 想閃開台灣與大陸香腸族的干擾吧?

ISS 太空站 2012-8-26 與日本電台通話 台灣可聽

E-mail list 原文的節錄：

Institute for Education on Space, Wakayama University,  Wakayama, Japan,
direct via TBD
Contact is a go for: Sun 2012-08-26 10:58:47  UTC 66 deg

頻率: 145.800Mhz
模式: NFM

預祝收聽愉快!

(接近幾天再貼圖)

73 de BM2CAJ


學生的問題:
Participants will ask as many of the following questions as time allows:

1.  Was it different between the 1st time and the 2nd time to space?

2.  What kind of sweets can you eat in ISS?

3.  What kind of experiment do you do in ISS?

4.  My family is six people. We have some problem about waiting the toilet

    every Morning. Is there same problem in ISS?

5.  Do you sweat in ISS when you do muscular training?

6.  Where is beautiful place of the Earth?

7.  Can you see the Typhoon from ISS?

8.  I heard you fasten the body to a bed When you sleep. Can you Sleep

    Soundly?

9.  What you could not bring to ISS?

10. I heard there is a living thing which Keeps Killifish with this mission.

    What other living things are on ISS?

11. Can you hear the sound, when either pebble nor garbage hits ISS?

12. I heard that a direction when it comes back to the earth is more serious

    than the time of going to the universe. What kind of thing is it

    concretely?

13. What is food to eat most now?

14. Do you think that Animate Life is in Universe?

15. Do you see the Shooting Star from ISS?

16. What did you do during the summer vacation as a child?

17. What kind of study does astronaut do?

18. What would you do the first thing, when you return to Earth?

19. What age do you wanted to become astronaut?

20. Do you see the UFO during Space Flight?


沒注意看, 此次 ISS 軌跡偏北, 最高仰角 3 ~ 4 度, 台灣應該聽不到..
ISS 軌跡偏北, 也 許 是 想閃開台灣與大陸香腸族的干擾吧?

73
73

ISS 太空站 2012-8-26 與日本電台通話 台灣可聽

E-mail list 原文的節錄：

Institute for Education on Space, Wakayama University,  Wakayama, Japan,

direct via TBD

Contact is a go for: Sun 2012-08-26 10:58:47  UTC 66 deg

頻率: 145.800Mhz

模式: NFM

預祝收聽愉快!

(接近幾天再貼圖)

73 de BM2CAJ

學生的問題:

Participants will ask as many of the following questions as time allows:

1.  Was it different between the 1st time and the 2nd time to space?

2.  What kind of sweets can you eat in ISS?

3.  What kind of experiment do you do in ISS?

4.  My family is six people. We have some problem about waiting the toilet

    every Morning. Is there same problem in ISS?

5.  Do you sweat in ISS when you do muscular training?

6.  Where is beautiful place of the Earth?

7.  Can you see the Typhoon from ISS?

8.  I heard you fasten the body to a bed When you sleep. Can you Sleep

    Soundly?

9.  What you could not bring to ISS?

10. I heard there is a living thing which Keeps Killifish with this mission.

    What other living things are on ISS?

11. Can you hear the sound, when either pebble nor garbage hits ISS?

12. I heard that a direction when it comes back to the earth is more serious

    than the time of going to the universe. What kind of thing is it

    concretely?

13. What is food to eat most now?

14. Do you think that Animate Life is in Universe?

15. Do you see the Shooting Star from ISS?

16. What did you do during the summer vacation as a child?

17. What kind of study does astronaut do?

18. What would you do the first thing, when you return to Earth?

19. What age do you wanted to become astronaut?

20. Do you see the UFO during Space Flight?

沒注意看, 此次 ISS 軌跡偏北, 最高仰角 3 ~ 4 度, 台灣應該聽不到..

ISS 軌跡偏北, 也 許 是 想閃開台灣與大陸香腸族的干擾吧?

73 de BM2CAJ

ISS 太空站 2012-8-16 與 8-17 與日本電台通話 台灣可聽

ISS 太空站 2012-8-16 與 8-17 與日本電台通話 台灣可聽

E-mail list 原文的節錄：

Wada Elementary  School, Nagawa Town, Japan, direct via 8N?WADA (***)
Contact is a go for: Thu  2012-08-16 08:01:55 UTC 41 deg (***)

Meikei High School, Tsukuba,  Japan, 2011-12-10, direct via JJ1YAF (***)
Contact is a go for: Fri  2012-08-17 07:09:31 UTC 68 deg (***)

頻率: 145.800Mhz
模式: NFM

預祝收聽愉快!

(接近幾天再貼圖)

73 de BM2CAJ


8月16日 -- 通訊 成 功 , 約有 120名學生聽眾...

On Thursday, August 16, an ARISS contact was held between students attending
Wada Elementary School in Nagawa Town, Japan and Akihiko Hoshide, KE5DNI,
aboard the Space Station, which highlighted a comprehensive education plan
covering space, astronomy and radio communications. The event drew an
audience of approximately 120 students and guests and garnered extensive
media coverage including six television stations and five newspapers.

************************************
8月17日 -- 通訊 沒有  成 功 ,
Meikei High School in Tsukuba, Japan had been scheduled for an ARISS contact
on Friday, August 17. The contact was unsuccessful.  ARISS is investigating
the reason for the failure.  Meikei will be rescheduled during the week of
October 22.

Meikei High School, Tsukuba, Japan, direct via  JJ1YAF
Contact was not completed due to interference: Fri 2012-08-17 07:09:31  UTC
68 deg (***)
New contact date TBD. (***)

通訊 沒有  成 功 , 因為有干擾! 不知是否有友台聽到? 可否報告一下?

謝謝!

73

用電視棒與 SDR# 接收 NOAA 氣象衛星雲圖 2012

用電視棒與 SDR# 接收 NOAA 氣象衛星雲圖


2012-07-22

謝謝莊老師的指導與經驗分享,
我感覺收 NOAA 雲圖需要注意的環節很多..
7/22 收 NOAA-18 算成 功 了, 但是不知為何同步信號跳了一下,
下四分之一的圖像錯位了, 我用Photoshop 把它移正, 再存檔,
結果地海交界的綠線和經緯線標不上去..

2012-07-26

恭賀 BX1AD 用 SDR# 接收 NOAA 氣象衛星
得到很漂亮的氣象雲圖!

我自己也成功了! 很高興!
用 10 元件 Yagi + NOVA for Windows 追蹤, RTL 電視棒, 軟體用 SDR# 與 WXtoImg
(沒有 pre-amp 前置放大器)
http://ctarln.freebbs.tw/viewthread.php?tid=802&page=4&extra=#pid3227

電視棒請看:
第一次玩SDR：RTL2832U+E4000電視棒
http://www.hellocq.net/forum/read-htm-tid-295523-fpage-2-page-3.html

73 de BM2CAJ

2012-08-05
經歷颱風的八級陣風 18 m/s 還好天線沒什麼損傷,
今天再測試接收 NOAA-18 氣象雲圖, 滿意成功 !
用 10 元件 Yagi + NOVA for Windows 追蹤, RTL 電視棒, 軟體用 SDR# 與 WXtoImg
(沒有 pre-amp 前置放大器)
貼圖讓自己與大家欣賞一下 !  謝謝大家!

2012-07-25
這幾天用電視棒SDR在 137MHz接收氣象衛星雲圖, 發現有人在 137 ~ 138MHz 附近用跳頻 (Hopping) 與展頻 (Spread Spectrum) 語音通信, WFM頻寬開 50 ~ 100KHz 信號掃過時可以聽到片斷香腸族的聲音，有干擾到氣象衛星雲圖收訊！
當時非常生氣，整個一、二兆赫的頻寬就被它一人攪爛了，真是可惡！一個人開一台車子，有需要橫行200個車道才會爽嗎？別人都不可以用了嗎？就算總統也沒有這樣搞的。可不可以叫NCC 或是軍方把它抓起來啊！
再這樣下去，氣象衛星雲圖沒辦法收了！

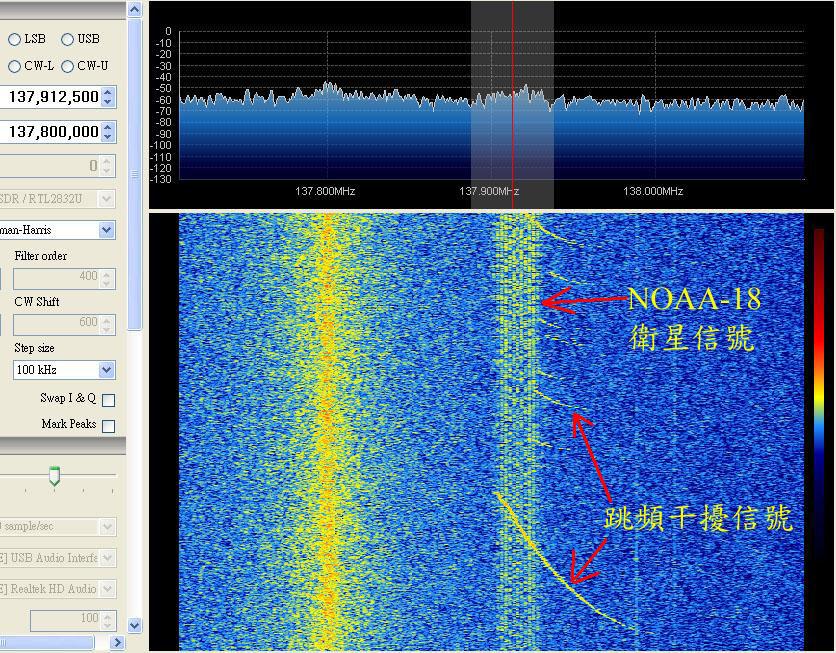

2012-08-05

這次接收 NOAA-18 仍有跳頻信號干擾,
貼圖為證 ...

2012-09-04

< 有辦法破解 " 跳頻信號 " 了 >
今天用 D130 雨傘GP天線 測試接收 NOAA-18 信號,
137.75MHz 附近仍有看到跳頻信號, 用 SDR# 軟體, 開 NFM 頻寬 10KHz,
用手動拉滑鼠跟蹤跳頻的頻率, 稍微可以聽見語音,

我想如果可以錄下整個頻譜, 寫個程式跟蹤跳頻信號的頻峰,
然後跟著頻峰解調 NFM, 就可破解 " 跳頻信號 " 了!

技術參考：
第一次玩SDR：RTL2832U+E4000電視棒（暨RTL SDR相關軟件、驅動下載）
http://www.hellocq.net/forum/read-htm-tid-295523-fpage-2.html
電視棒 SDR 玩熟了, 開 SDR# 軟件, 頻寬開50KHz, 再開 WXtoImg 軟件,
用 GP 或打蛋器天線, 應該收得到氣象雲圖

OM  BG4WYJ
SDR# 接收音頻會在聲卡的 " Mixer 混音器 " 裡
所以將錄音來源勾選  " 混音器 " WXtoImg 即可得到音頻
WXtoImg 要更新星曆

" Manual Test " 調試收訊時, 將音量調到 50 - 80% 之間
之後選 " Auto Record "  衛星接近時會自動收圖


73 de BM2CAJ


圖中二個箭頭處的 Sampling rate " 取樣頻率 " 需要設成一樣才可以!





2012-11-04
BG4WYJ:做了簡單偶極天線，噪音較大。無法解調。 (2012-11-02 14:05)

要不要把它加長成三元件八木，應該可以的。只接收的話，不用在意SWR,
記得要選 WFM, 頻寬調 45 或 50KHz
目前只有NOAA-19 與 NOAA-18 正常送雲圖，NOAA-17 有信號，但沒雲圖，
其他幾顆沒有信號，不要嘗試，
頻率你應該知道?
祝 成功!
73 BM2CAJ



2012-11-11
一般說法
SDR# 軟件, 選 WFM  頻寬開50KHz, 就可以
但我的設定可以給你參考, 我的電腦要設取樣率, 否則圖是歪的

NOAA-19 137.100
NOAA-18 137.9125
NOAA-17 137.500

剛才 NOAA-19 有 26度的通過, 但我用 GP收不到,
估計電視棒感度不夠, 或許需要用 Yagi

2012-11-24
BG4WYJ:我使用2米四單元八木接收，仍無法解調 (2012-11-12 22:38)

您用2米四單元八木接收，應該可以解調才對!
SDR# 可以聽到衛星的聲音嗎？ 如果沒有聲音，應該要查接收系統，
如果有聲音，解調不成，就要調 WXtoImg
我回家後找找錄音檔，您可播放並試著解調..

可以聽到聲音。說明接收系統應該正常,

請下載, 解壓縮 錄音檔,
wx-audio 08050609-8K.zip (728 K) 下載次數:154

開啟 WXtoImg 軟件, 如圖設定音效來源

用 Media Player 媒體播放器 播放下載的錄音檔, 這時 -->
檔案 --> 記錄 --> 手動測試 --> 應該看得到接收中的雲圖

--> 應該看得到接收中的雲圖
接收完畢 --> 點選 Auto Process 自動處理 --> 應該看得到處理的雲圖

如果正常, 下次應該可以接收成功了

Good Luck!


NG 紀錄：

2012-07-05 用 HDSDR 收 NOAA 氣象雲圖失敗案例,

2012-07-21 改用 SDR# 收 NOAA-17 氣象雲圖, 應該算成功,
但 NOAA-17 似乎故障了嗎? 雲圖沒有影像!

7/25 發生問題了, 要請莊老師與各位前輩幫忙解答一下:
7/25 收 NOAA-19 NOAA-18 雲圖都是斜的! 後處理之後也都是斜的!
WXtoImg 勾 disable PLL , 選 Factory defaults 回復設定, 怎麼弄都不行...
請問是什麼原因? 謝謝!

BM2CAJ

BX2ADJ

BU2DR

73

無線電監聽利器--SDR

無線電監聽利器--SDR

2012-06-27

便宜 SDR 發現 6米完全淪陷, 50MHz 附近至少有 10 頻道有 FM 香腸族 ! ! !

如果一個頻道有 4 - 5 個電台, 那至少有 40 ~ 50 個電台了,

大部分聽得非常清楚, 與 144 無異, 感覺可能有 100W 以上

收 GSM 924MHz 附近信號

今天下班後有點空檔, 用 SDR 隨意掃瞄 55MHz 有很多香腸

139 ~ 150 MHz 也是一堆香腸, 基本上用菜市場形容差不多, 很難有安寧,

後來偶然發現 155.000 ~ 155.260MHz 有不規則, 由低向高頻掃描的信號,

本來想會不會是定位系統, 或雷達? 可是不規則,

不知前輩們知不知道那是什麼信號?

會不會是跳頻的通訊機?

電視棒用 HDSRD 之後, 似乎也影響了 WSJT

如圖示, 按 Setup --> Options --> 改 Audio In

退出 WSJT 9 重新執行 WSJT 9 就 OK 了!

我的 HDSDR 與 JT65-HF 互不干擾耶，

JT65-HF 也是可以設定音效，

>> 拍賣網路上有找到RTL2832 + E2000 晶片的DVB-T電視棒，不過還沒到手；屆時安裝時是直接插到USB槽就能抓到硬體

不能安裝電視棒的驅動程式, 請點連結下載, 依 " VR2KW的教程.pdf " 安裝才行

http://www.hellocq.net/forum/read-htm-tid-295523-fpage-3.html

>>還是要如前面的照片那樣，得拆外殼、接線才能用？

主要因為電視棒的 RF 接孔不好用, 所以拆外殼、自己焊一個 BNC 頭, 方便接 GP 電纜,

接了 GP 收訊就好多了!

crystal 石英 與 IC 的溫度都很燙, 我加了散熱片, 感覺接收 效果沒有 變差,
理論上, 溫度上升, 石英膨脹, 震盪頻率會下降,
溫度變化減少, 應該頻率漂移會比較少一些, 不過我沒花時間測量.. 僅供參考

DR OM,

我是失敗很多次之後才 成 功 的... 所以才一再叮嚀:

不能安裝電視棒的驅動程式, 請點連結下載 ** VR2KW的教程.pdf  ** :

http://www.hellocq.net/forum/read-htm-tid-295523-fpage-3.html

依 *** VR2KW的教程.pdf  ***  安裝才行

安裝到Zadig畫面時，可能因為電視棒有改版,

所以不是 Interface 0、1.. --> 變成只安裝一個, 但名稱我忘了, 或 許 是 RTL (?)

之後的步驟就一樣了

等你的 HDSDR 可以執行, 再告訴你如何校正頻率...

73 de BM2CAJ

p.s.

1. 安裝 HDSDR (要記住 HDSDR 的目錄名稱字串)

2. 安裝 ExtIO_USRP+FCD+RTL2832 + BorIP-1.2 BETA10_Setup.exe

3. 填入 HDSDR 的目錄名稱

4. 插入 TVB 電視棒

5. 完成安裝 ExtIO_USRP+FCD+RTL2832 + BorIP-1.2 BETA10_Setup.exe

6. 新版 librtl2832++.dll  取代覆蓋 舊檔案

7. 執行 HDSDR , 按 Option --> Select Input --> 選 USRP

    如果沒有跳出新視窗, 就按 ExtIO , Device hint 填入 RTL 按 Create

8. 回到 HDSDR 視窗

9. 按  Start

2012-07-20

去了北京, 昨晚才回國,

校正頻率:

台北建議用 127.400MHz 或 422.300MHz 作為標準校正頻率, 其他地區我不熟, 請自行尋找..

例如: 接收標準校正頻率源是422.300MHz，而用電視棒接收時（未修正參數）顯示的是422.247MHz。那麽電視棒

晶體的實際頻率應該是28800000 × 422.300 / 422.247 = 28803615Hz

Device hint: RTL

這一行文字改為填入

RTL readlen=8192 tuner=e4k xtalfreq=28803615

按 " Create "

回 HDSDR 視窗

按 Start 即顯示正確頻率

2012-07-26

7/26 聽 BX2AI 講 CTARL 技術論壇 : 倫敦奧運紀念電台簡介

以為有人 蓋 台 ，就打開 SDR 看頻譜，

結果看來不像 蓋 台 ，好像是 ARES C9 打到。

後來 BX2AN 主持 CTARL 空中網路時間 (CTARL Net)

發現有一些友台，包括：ARES C9, EchoLink, etc...

似乎有 1 ~ 2KHz 的偏頻，還好 FM 沒關係。

(我的 SDR 頻率也有誤差)

第一次細看頻譜，滿有趣的。

喔，還有，上一帖說錯了。同樣的條件收 CTARL UHF

HDSDR 雖然頻譜很明顯，可是聽不到 BX2AN 的聲音，

SDR# 則可以聽到 BX2AN 的聲音，SDR# 贏 HDSDR...

2012-09-04

< 有辦法破解 " 跳頻信號 " 了 >
今天用 D130 雨傘GP天線 測試接收 NOAA-18 信號,
137.75MHz 附近仍有看到跳頻信號, 用 SDR# 軟體, 開 NFM 頻寬 10KHz,
用手動拉滑鼠跟蹤跳頻的頻率, 稍微可以聽見語音,

我想如果可以錄下整個頻譜, 寫個程式跟蹤跳頻信號的頻峰,
然後跟著頻峰解調 NFM, 就可破解 " 跳頻信號 " 了!

2012-07-26

2020-05-19

艾雪的第一個樂高機器人程式 2012-07-22

艾雪的第一個樂高機器人程式,

完全艾雪自己寫的

http://www.youtube.com/watch?v=dPRejhwgEYU

2012-07-22

Tiangon-1 observed 天宮一號太空站 目視觀察記 2012-07-20

天宮一號太空站 目視觀察記 2012-7-20

天宮一號太空站 Eyeball QSO

7/20 今晚少雲, heavens-above.com 網站預測天宮一號將通過上空,
我第一次目視天宮一號, 亮度 0.8 等, 並且拍到天宮的星跡,
14張用 PhotoShop 直接剪貼, 就當作留念, 加減看看
還滿有趣的...

 ( p.s. 下方的點線是飛機 : )

感謝 OM 稱讚!
知我者 BX1AD, BX2AL, BX2AI, etc...
謝謝大家!

73 BM2CAJ

2012-07-20

神舟9号与天宫一号下行频率

神舟9号与天宫一号下行频率

2224.065 MHz

有沒有友台可以收?

73 de BM2CAJ




頻率是在對岸 helloCQ.net 看到的,

軌道參數

http://celestrak.com/NORAD/elements/stations.txt

裡面就有天宮 TIANGONG 1

我猜它的訊號應該是數位, 或是加密的, 應該聽不出什麼特別的吧?

73 de BM2CAJ


2012-06-19

ISS 太空站 APRS 改為UHF 437.550 MHz 2012-06-19

ISS 太空站 APRS 改為UHF 437.550 MHz  2012-06-19

UHF 需考慮 Doppler shift +/- 9KHz 如果人沒在機器旁, 可能要加 HRD 自動頻移...

*********************************************************

ISS Amateur Radio Project Engineer Kenneth Ransom, N5VHO reports the
ARISS digipeater has changed frequency from 145.825 MHz (up/down) to
437.550 MHz (up/down). The same digi alias ARISS is still used.

This change was started with the docking of the ESA Automated Trans-
fer Vehicle (ATV). The ATV is an expendable, unmanned resupply space-
craft delivering propellant, water, air, payloads and experimental
supplies to the International Space Station (ISS).

Packet operations were moved to the Columbus Module UHF radio when
the Kenwood D700 radio was recently powered off due to needing an
additional air purifier to support the ATV. Normally the air puri-
fier is located in the ATV but recent power support issues related
to the ATV and ISS necessitated the system be relocated to the Ser-
vice Module. The purifier is now using the power outlet that the
Kenwood radio normally uses. The Russian team has agreed to briefly
power the purifier off for the scheduled ARISS school events but then
will re-activate the purifier right afterwards. This appears to be a
long term impact as ATV is currently scheduled to depart from ISS in
September.

[ANS thanks Kenneth Ransom, N5VHO for the above information]

---------------------------------------------------------------------

73

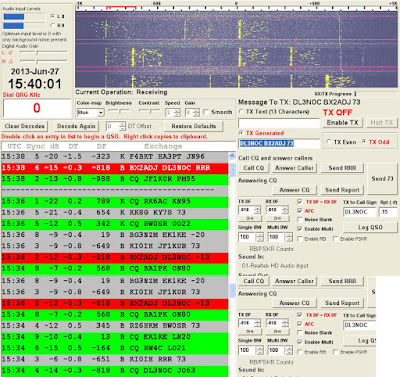

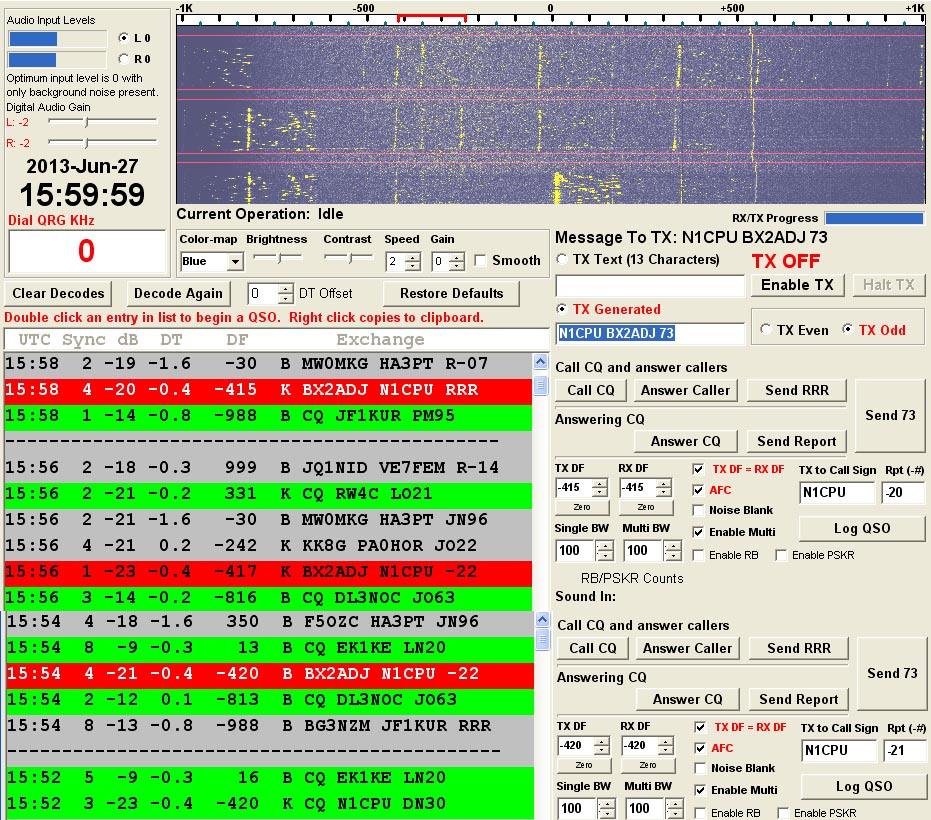

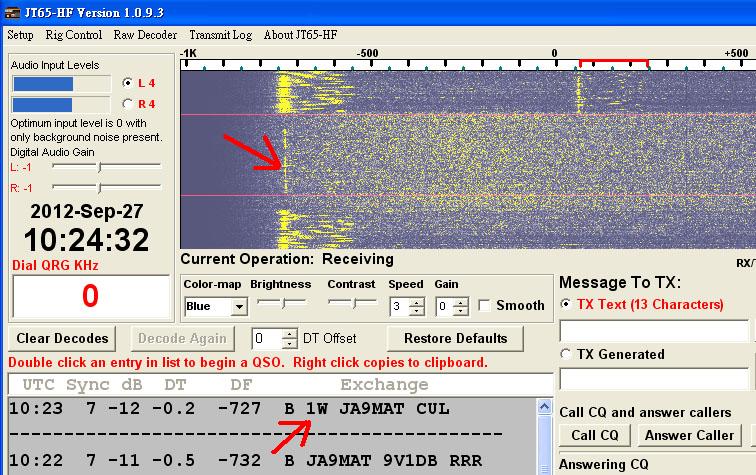

PSK31 很厲害，JT65-HF 更厲害一些！

PSK31 很厲害，JT65-HF 更厲害一些！

今天下午剛好有空，開始試用 JT65-HF

2012-06-15


我的裝備一樣很普通, 上次 PSK31 在 20m 收到美國西部，估計距離超過一萬公里，

這次 JT65-HF 下午、傍晚在 20m 可以收到美國東部 (近紐約)、美國南部 (德州)，距離超過一萬三千公里！

JT65-HF 比 PSK31 又更厲害一些！

因為還沒考二級, 所以只 SWL 沒發射...

rig: XP 跑 JT65-HF Version 1.0.9.3 ( http://iz4czl.ucoz.com/index/0-28  )
    + ntp-4.2.4p8 (PC 時鐘同步 http://www.meinberg.de/english/sw/ntp.htm  )
    + RadioLinkPro 介面盒 + 二手 IC-731 + 自製 20m dipole 離鐵皮屋頂 2m

PSK31, JT65-HF, SSTV, 與 Packet 等數位模式, 需要無線電經由某個模組與電腦連接,
( 非廣告 ) 本人的模組使用 RadioLink Pro 貼圖供大家參考試驗

PSK31 軟體可用 Ham Radio Deluxe
JT65-HF 軟體可用 JT65-HF
SSTV 與 Packet 軟體可用 MixW

以上僅供大家參考!

73

2012-06-15

******************* 接收範例 ********************

 (日本台太多, 只列一二條)

UTC  Sync dB  DT  DF    Exchange  (Location Grid or RST)
-------------------------------------------------------------
15:25  3 -15 -0.1   603  B CQ RV6FT LN15
15:18  3 -22 -0.4   240  K AE7CD KJ6CC 73
14:59  2 -16  3.3  -633  B BV7RC KL7IWC CO28
14:35  4 -19 -0.1  -151  K JG1APX WB6RLC -12
14:29  8 -15 -0.3   560  B JA7BVS AE7PM CN83
14:26  3 -15 -0.2   -59  B JG1APX UA9MLK 73
10:19  4 -20 -0.3  1031  K 9V1DB AB1NJ -20
10:13  5 -14 -0.0  -791  B KL7YK JA0HNN PM97
10:12  4 -23 -0.2  -627  B WA9WCN W5ADD EM40
10:08  9  -8 -0.2  -223  B N3YEA RW0LBZ 73
10:01  6 -13  0.2   374  B W1UU VK6PP OF77
09:48  4 -24 -0.2  -258  K JH1ICJ VK2VXK RRR
09:42  5 -12 -0.4  -789  B CQ KL7YK BP51
09:18  5 -18 -0.5  -700  B CQ UA0STR OO17
09:09  3 -14 -0.4   229  B CQ KL7YK BP51
08:52  7 -14 -1.1   237  B KL7YK VK4GC R-13
08:50  5 -12 -0.4  -129  B CQ JH3LSS PM74
08:50  5  -5 -0.2  -786  B CQ UA0NL PN53
08:03  1 -16 -0.4  -450  B JH1BBS NK7Z -16
07:03  1 -17  0.3  -105  K VK5BJE VK5BC PF95
05:39  2 -21 -0.4  -315  K CQ VK4BDJ QH30
05:27  2 -23  0.5  -455  K ZS2ND AC7SG CN88
05:26  2 -11 -0.4   851  K CQ JA7BVS QM09
**************************************



今早五, 六點睡不著, 索性再收 20米 JT65-HF 看看,
結果很熱鬧, 日本, 俄羅斯, 歐洲不用說, 收到 阿根廷!
距離達二萬公里! ! !
已經繞了半個地球, 全球皆可通矣!

還有一個特別值得提一下的, 就是, 日本用 5W, 5瓦! 真正 QRP 就可通台灣了!

******************* 接收範例 **********************

UTC  Sync dB  DT    DF     Exchange
---------------------------------------------------------
21:35  2 -17 -0.5  -902  K CQ F5NTZ JN18
21:34  1 -17  0.2   186  K VE3NLS PD1AKL JO22
21:21  4 -19 -0.1   579  B CQ PA7HPH JO22
21:20  8 -10 -0.4  -773  B CQ DJ1IJ JO52
21:16  4 -13  1.6   194  B VE3NLS IW1GB JN45
21:14  8 -13  0.1   188  B CQ HA5OMM JN97
21:12  3 -19  6.5   789  B VA3WLD I5UIN JN53
21:12 10 -15 -0.3  -127  B KR4RO EA7AHA -12
21:12  6 -18  0.1  -980  B CQ SP9CVY JN99
21:10  8 -12 -0.2   199  B VE3NLS YP0CD 73
21:10  5  -9 -0.1  -369  B RW0LBZ VK4CMV -07
21:08  7  -7 -0.2  -371  B CQ VK4CMV QG63
21:06  2 -19 -1.1   829  K LU8DIO M0CET IO91
21:06  1 -24  0.8  -127  K 5W VRT TU 73  <---------- 5w="" p="">21:01  6  -4 -0.1   100  B CQ DL2TR JN49
21:01  6  -9 -1.4  -312  K CQ RD3AAD KO85
21:01  2 -18 -0.1  -748  B DL3VCO LU2XPK RRR
21:00  6 -18 -0.2   433  B M0TCB LZ2LW RRR
21:00  6  -5 -0.3   100  B DL2TR RW0LBZ PN65
21:00  3 -11 -0.8  -754  B LU2XPK DL3VCO -20
20:59  5  -7 -0.1    97  B CQ DL2TR JN49
20:59  2 -19 -0.0  -102  K KL7JKC SP9CVY JN99
20:59  6  -9  0.4  -584  B JR0DFM SQ5SCQ R-11
20:59  4 -18 -0.1  -748  B DL3VCO LU2XPK -24  <--- p="">**************************************


今天偶然看到日本富山市 OM 用 1W, 1瓦! 真正 QRP 就可通台灣了!

2013年 4月初, 我終於考上二等了, 可以名正言順發射了!

目前通聯了韓國(看呼號以為是泰國), 俄, 日, 新加坡, 澳洲, 泰國.
HB0ZBS, DS1MHC, RK6ALL, JA5DVK, 9V1DB,
VK5BJE, VK5MTM, VK4AFU, E27GEA 等.

 收到少見的 -- 中美洲 哥倫比亞 電台 HK6DES ...

還收到一些 "跳頻", 可能 " 數位展頻" 的神奇信號...

2013-06-02

運氣太好了!

今天成功通聯 " 阿根廷 " LU8EX  地表距離約二萬公里 ! 太高興!

運氣太好了!  謝謝大家 ! ! !

73 de BX2ADJ ( ex- BM2CAJ )




2013年6月8日週六晚上, 通聯到美國電台

加州 W6EAW

阿拉斯加 KL2DV

另外收到 法國電台, 可惜沒完成 QSO, 下次再試..

73 de BX2ADJ  ( ex- BM2CAJ )




2013年 6月 28日晚上傳播很好, 通聯了德國 DL3NOC
芬蘭 OH3BY
美國加州 KI6VJY
美國猶他州 N1CPU 等等電台

德國 DL3NOC

芬蘭 OH3BY

美國加州 KI6VJY

美國猶他州 N1CPU

2013年 6月 28日深夜,  6月 29日凌晨 00:26 準備關機了,
忽然被法國, 德國, 意大利電台 " Pile-up " 拱豬 (?) 了, 還一時不知所措,
一台一台慢慢回吧...
後來捷克, 波蘭, 莫斯科相繼上陣, QSO 到一點多, 趕到收工休息,
20米傳播真好啊! 可惜明天要上班, 不然應可通更多國呢!

法國 F5RHE, 德國DL7TX, 意大利 IK5YZT

捷克 OK2BGB

波蘭 SQ7KGA, 莫斯科 R2AAR

最近晚上傳播還是很好,
2013年 6月 29日晚上通聯了荷蘭 PD5T, 紐西蘭 FK8HG, 美國華盛頓州 KG7HQ,
義大利 IZ5PNL, 保加利亞 LZ2FP, 德國 DL9CW, 巴西 PP5ZAP 等等電台

紐西蘭 FK8HG

巴西 PP5ZAP

最近晚上傳播很好,
2013年 7月 3日晚上出現好幾個美國電台, 趕快在 Line 上叫大家QSO,
我自己通聯了美國 N6HPX, 加拿大 VE7NH, 德國 DL7ACA 等等電台

美國 N6HPX

加拿大 VE7NH

BU2CB 通聯了美國 W7PI 代 PO 一下, 並恭賀 BU2CB 通聯成 功 !
順便一提,
BU2CB 收 W7PI 信號 -02dB
W7PI 收 BU2CB 信號 -05dB
我收 W7PI 信號 -14dB
可見 BU2CB 與 W7PI 都是 " 大 " 台 !

2014-09-26

很久沒用 JT65-HF 了，今晚再試一下，
通到一台智利電台 CE3PDF
.
還有收到德國電台，但沒通上

2012-06-15
2014-09-26
2020-05-17
