kiwiSDR 測試接收 wspr 結果好厲害啊 2021-01-15

 kiwiSDR 測試接收 wspr 結果好厲害啊

過年放假期間測試用 kiwiSDR 接收 wspr 結果收到香港 0.5W 905公里，澳洲 1W 6322公里，最誇張是西伯利亞 R0AGL 0.05W 4179公里，好厲害啊！

比較特別的接收紀錄如下：

2302 -27  0.2 14.097091  3  R0AGL  NO66  4179   17 (50 mW)

0016 -28  0.1 14.097077  0  JH4QPI PM64  1531   33 (2.0 W)

0606 -25  0.5 14.097072  0  JS1YCY QM06  2254   37 (5.0 W)

0904 -13  1.3 14.097099  0  VR2YAK OL62   905   27 (501 mW)

0930 -27  0.1 14.097126  0  VK2EFM QF56  7218   37 (5.0 W)

1050 -25 -0.0 14.097099  1  VK6BMT OF78  6322   30 (1.0 W)

1240 -24  0.2 14.097182  0  VK3MO  QF22  7374   37 (5.0 W)

香港 VRYAK 0.5W 905公里，

澳洲 VK6BMT  1W 6322公里，

最誇張是西伯利亞 R0AGL 0.05W 4179公里

好厲害啊！ 感覺很有成就感，很高興！

2021-01-15

HackRF One + Portapack H2+ SDR 收發機 觀賞 安裝 與測試 2021

HackRF One + Portapack H2+ SDR 收發機 觀賞 安裝 與測試 2021

幾經波折，網購的 HackRF One + Portapack H2+ 終於到貨了，

收到貨品才發現不是成品，需要組裝，刷機才可以用，

上網爬文，

又問了無線電界的朋友，知道了最新版的軟體 (軟件) 叫 MAYHEM,

https://github.com/eried/portapack-mayhem

原則上是下載 Mayhem, 解壓縮，有一部分檔案要拷到 SD卡，插入 Portapack 上，

另一個 *.bat 檔經由 USB 用來刷 HackRF One 的韌體 (固件)

之後插電就可以用了。

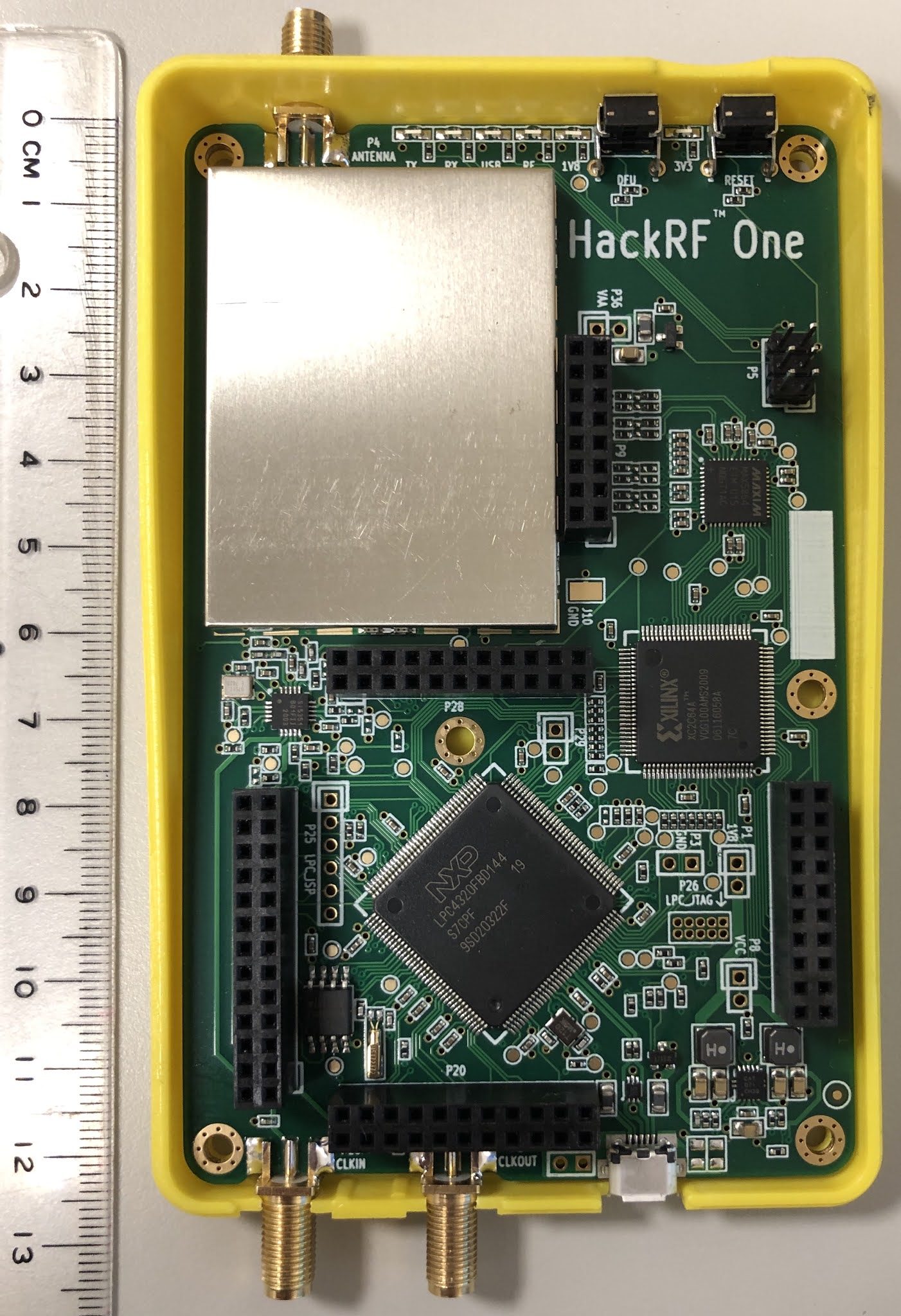

HackRF One 外觀：

背面：

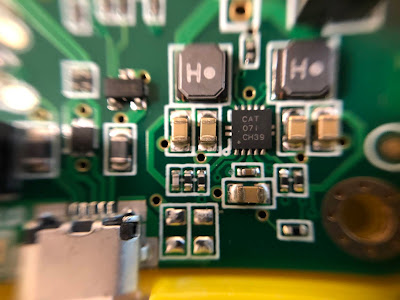

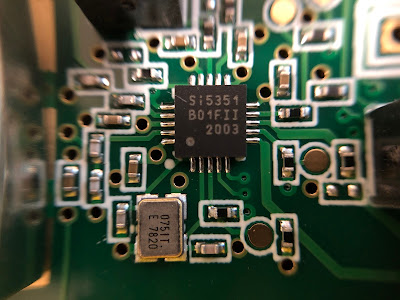

欣賞一下它的 IC 元件，加一片微距鏡拍的：

HackRF One 的規格，算是相當厲害的，頻率可以到 6GHz

1 MHz to 6 GHz operating frequency

half-duplex transceiver

up to 20 million samples per second

8-bit quadrature samples (8-bit I and 8-bit Q)

compatible with GNU Radio, SDR#, and more

software-configurable RX and TX gain and baseband filter

software-controlled antenna port power (50 mA at 3.3 V)

SMA female antenna connector

SMA female clock input and output for synchronization

convenient buttons for programming

internal pin headers for expansion

Hi-Speed USB 2.0

USB-powered

open source hardware

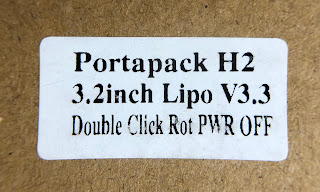

Portapack H2+

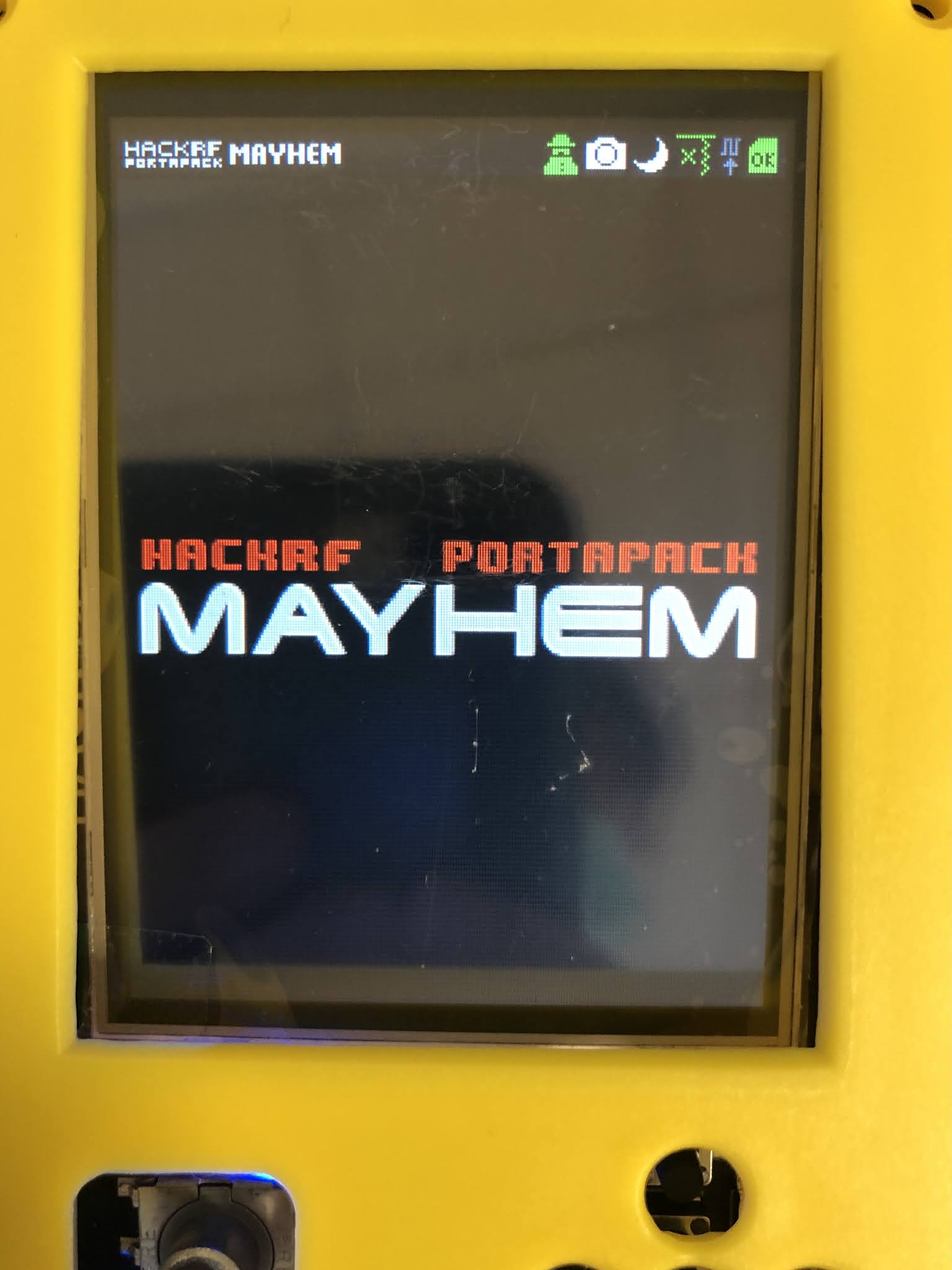

Portapack H2+ 開機畫面

主選單：

接收的功能：

發射的功能：

接收的頻譜，接收 WiFi 的信號：

接收的頻譜，接收 遠傳 4G 的信號：

接收 藍芽信號的解碼：

接收 車庫搖控器信號 的頻譜：

接收 車庫搖控器信號 的頻譜：

接收 業餘無線電 VHF 144.800 語音信號：

接收 業餘無線電 VHF 144.800 另一個電台的語音信號：

接收 某電台 VHF 146.100 的語音信號：

接收 業餘無線電 APRS VHF 144.640 的定位信號：

接收 業餘無線電 VHF 144.000 - 145.999 頻譜：

接收 UHF 數位語音 的 DMR 信號：

接收 FM 廣播 99.7 台北愛樂電台，

如果接上耳機，可以聽到好聽的音樂

接收 FM 廣播頻帶 86.3 - 106.3 的頻譜：

接收 ADS-B 飛機的定位系統信號解碼：

接收 AIS 船舶定位系統信號解碼：

發射： 在 144.640 發射 APRS 定位信號：

滿有趣的！

2020-12-02

2020-12-07

用 HFV5: 7/14/21/28/50MHz (40m/20m/15m/10m/6m) 天線

http://www.diamond-ant.co.jp/english/amateur/antenna/ante_2base/ante_base7.html

接收 HF 短波 FT8 信號，

在白天 7.074, 10.136, 14.074, 21.074, 28.074MHz 竟然都收到信號，

感覺很厲害呢！

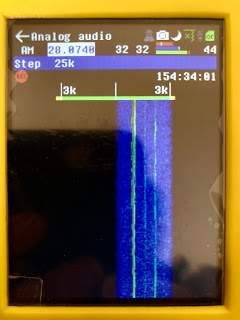

7.074MHz

10.136MHz

14.074MHz

21.074MHz

28.07

感覺很厲害呢！

2021-02-18

X6000 GP Antenna SWR measurement 天線 駐波比 測量

X6000 GP Antenna SWR measurement

X6000 天線 駐波比 測量

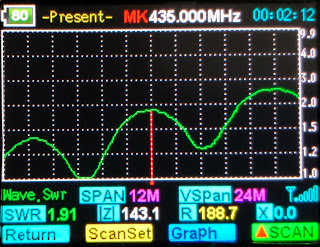

V 段 用 KVE520 與 KC901S 測量

以上 V 段 用 KVE520 與 KC901S 測量，曲線算滿吻合，

SWR 數據也還滿接近的，很讚。

****************************************************

U 段 用 KVE520 測量， KC901S 好像沒有測到？ 還是忘記拍照片？

****************************************************

1.2GHz 頻段 只能用 KC901S 測量

以 APRS 測試收發距離與範圍：

X6000 GP -- Yaesu FT-8800R -- AVRT7

( 發射是 M檔 10W )

還算滿意。

2021-02-10

2021-03-10 整理
